ARTIFACT WI/Fiesta Image White Pixel

SISTEM: 1.5T Signa Twin Excite II (različica programske opreme 11.0M4)

TEŽAVA/SIMPTO

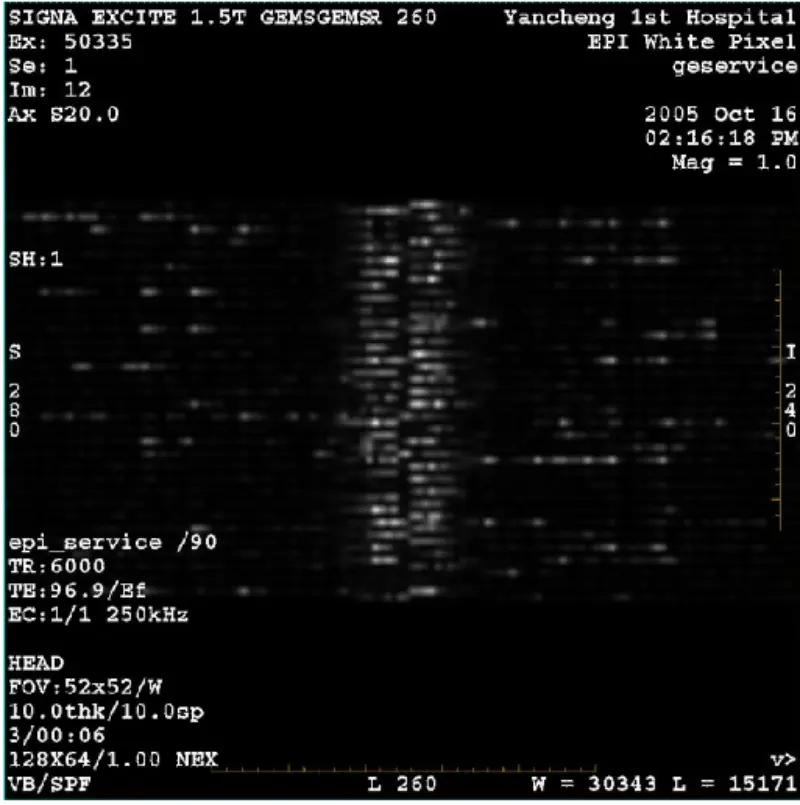

Slika DWI (način povečave in celoten način) in fiesta (način povečave in celoten način) z vidnim mrežastim ali kordurastim artefaktom, ne glede na uporabo tuljave za telo ali glavo, druga rutinska slika se zdi normalna

ZGODOVINA ODPRAVLJANJA TEŽAV/NAMIG

1. Super izvedite preverjanje podložk, rezultat je uspešen.

2. Odstranite pacientov most, kovancev ali druge kovine ni bilo.

3. Izvedite kalibracijo grafidy za vse izraze zeleno.

4. Zaženite Zoom in celoten BACC.

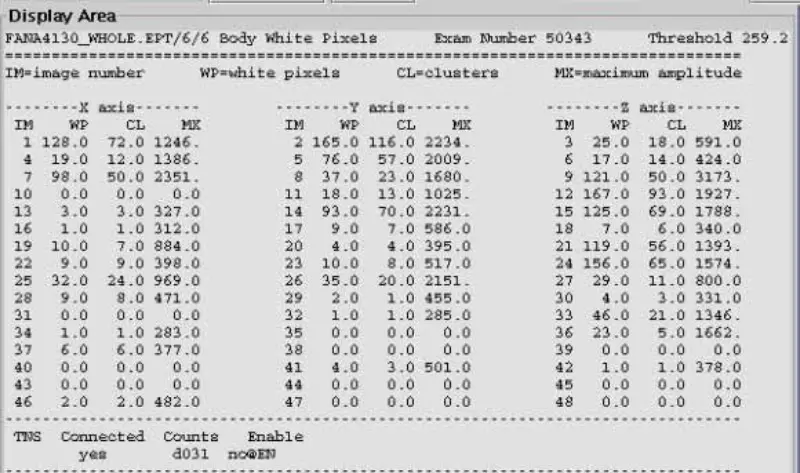

5. Zaženite Zoom in celoten EPT. Posledica tega je, da beli piksel resno in drugi elementi prestanejo

vključno z glavo in telesom. Vrednost Phase dither B0 je v spec.

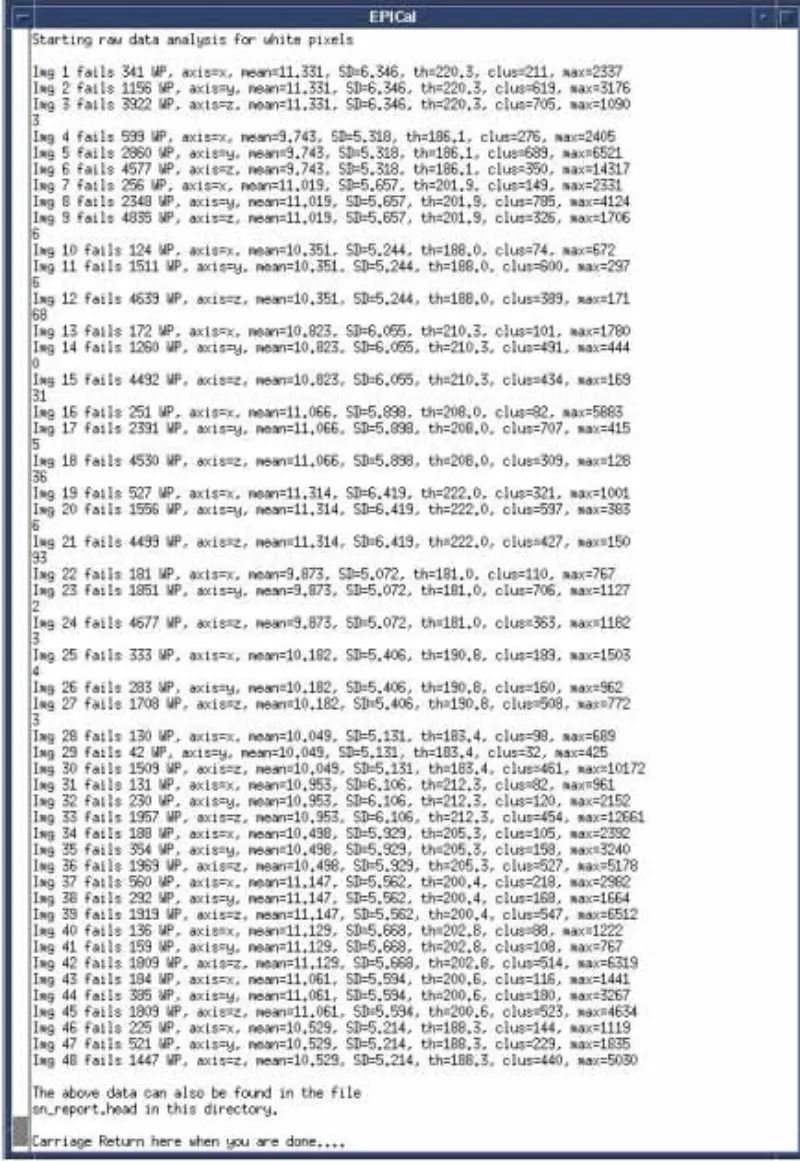

6. Zaženite test belih slikovnih pik, vse ni uspelo.

7. Zaženite SPT all pass. Predvsem vsi testi stabilnosti gradienta so uspešni.

8. Emulirajte in preglejte elemente okolja okoli magneta, vključno z ventilatorjem, zvočnikom, injektorjem, hladno glavo itd.

9. Onemogočite temperaturni senzor, SRI, PAC in tabelo, težava še vedno obstaja.

10. Odklopite sprejemni kabel na I/F sistemske omare (ohišje J2 in glava J5), dodajte 50 ohmski zaključek in enosmerni blok na priključek sistemske omare. Skeniranje glave in telesa bele slikovne pike EPT. rezultat je uspešen. Potrdite, da težave ni v sistemski omari. Ponovno vzpostavite povezavo. Sprejmite kabel na I/F sistemske omare

11. Odklopite optična vlakna z gradientnim pogonom X, Y in Z na plošči GP, belo slikovno glavo EPT in skeniranje telesa. rezultat je uspešen. Označuje, da je beli piksel induciran z gradientom. Vidimo, da beli piksel ni prisoten samo na eni osi. Nato zamenjajte ploščo SGA PS, GP, vendar je težava še vedno. Ponovno povežite optična vlakna Gradient Drive X,Y,Z.

12. Onemogočite DD/TR pri SSM. Odklopite kabel DD na steni pisala (J72, J73, J74, J75, J75), EPT beli pikslov glave in skeniranje telesa. rezultat je, da glava preide in telo odpove. Tuljava telesa ni razglašena, tako da tuljava telesa absorbira signal. Zato je prehod glave in telesa neuspešen. Če želite preveriti naš odbitek, priključite podaljšek na tuljavo glave in postavite tuljavo glave zunaj izvrtine magneta, belo slikovno piko glave skeniranja. Dejansko je rezultat odpoved glave. Ponovno priključite samo en kabel DD na Pen Wall, EPT belo slikovno glavo in skeniranje telesa. Rezultat je, da vse ni uspelo. Potrdite, da plošča DD in razdelilna plošča nista vzrok.

13. Ponovno priključite kable DD na Pen Wall. Odklopite kabel T/R Bias BNC za telo in glavo pri skeniranju glave in telesa SSM.EPT z belimi slikovnimi pikami. Rezultat je, da vse ni uspelo. Ponovno priključite odstranjene kable za telo in glavo. Odklopite izhodni kabel glave in telesa pri skeniranju belih slikovnih pik SRFDII.EPT. Rezultat je, da vse ni uspelo. Potrdili smo, da težava ni v SRFDII AMP in SSM.

14. Odklopite kabla I in Q na Hybrid. Zaženite skeniranje belih slikovnih pik EPT. Rezultat ni uspel. Sumljivi hibrid. Zamenjajte hibrid. Ampak še vedno problem.

15. Odstranite sprednji pokrov magneta. Preglejte ozemljitveni kabel RF oklopa in kabel senzorja temperature. Kabel je OK.

16. Odstranite ohišje RF tuljavo iz TRM. Zaženite skeniranje belih slikovnih pik EPT, rezultat ni uspel.

17. Odstranite RF ščit iz TRM. Zaženite skeniranje belih slikovnih pik EPT z RF zaščito. Rezultat ni uspel. Zamenjajte RF ščit in zaženite skeniranje belih slikovnih pik EPT. Problem še vedno.

VZROK/REŠITEV

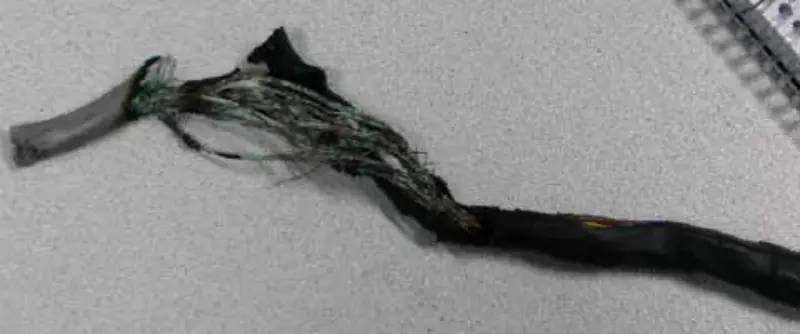

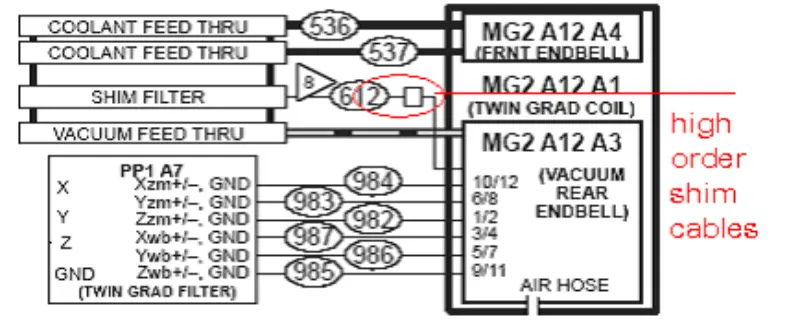

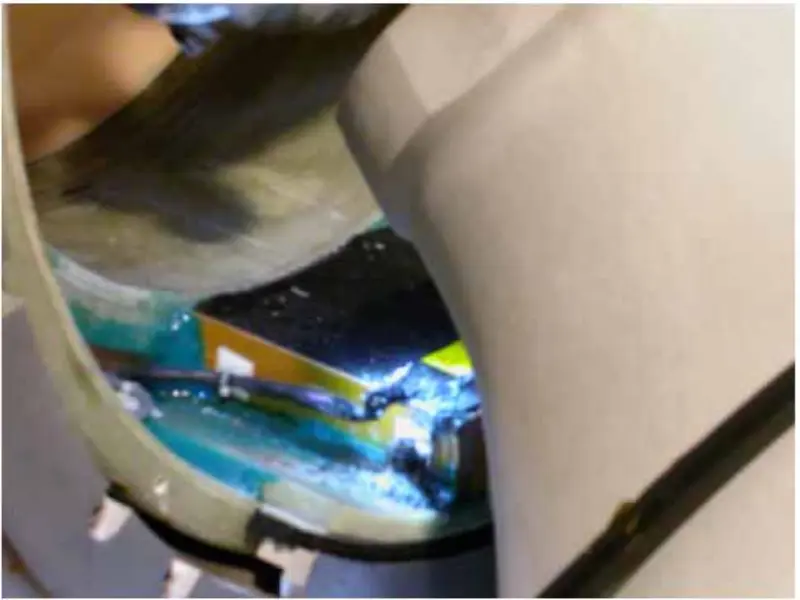

Iz zgornjih ukrepov in analize sklepamo, da bi težavo morala povzročiti gradientna tuljava. Tako odstranimo sprednji in zadnji pokrov magneta, preverimo in zategnemo vijake, povezane z gradientno tuljavo. Po odstranitvi zadnjega pokrova magneta ugotovimo, da je podložni kabel višjega reda pregorel v črno.

Ker na tem spletnem mestu ni možnosti za podložne ploščice visokega reda, smo prerezali kabel za podložne ploščice visokega reda. Kable odlepimo posebej in vsakega od kablov zvežemo z izolirnim lepilnim trakom. Obnovi vse, zaženi EPT white pixel scan. Vsi mimo. Po tem lokalnem popravilu je sistem v redu. Na sliki DWI in Fieste ni belega piksla kot prej.

Kabli višjega reda morajo biti tovarniško poškodovani. Poškodovani kabli so se stisnili skupaj in tvorili številne najmanjše kroge. Pri izvajanju skeniranja DWI je krog povzročil veliko več toplote kot kateri koli drug pregled. Torej so kabli goreli iz dneva v dan in vplivajo na skeniranje DWI. Dejstvo je, da je učinek z dnevom na dan vse hujši.
