Artefakt FSE in GRE

SISTEM: MR 0,35T Ovation

Bolnišnica: Splošna bolnišnica Daqing Oilfield

TEŽAVA/SIMPTOMI

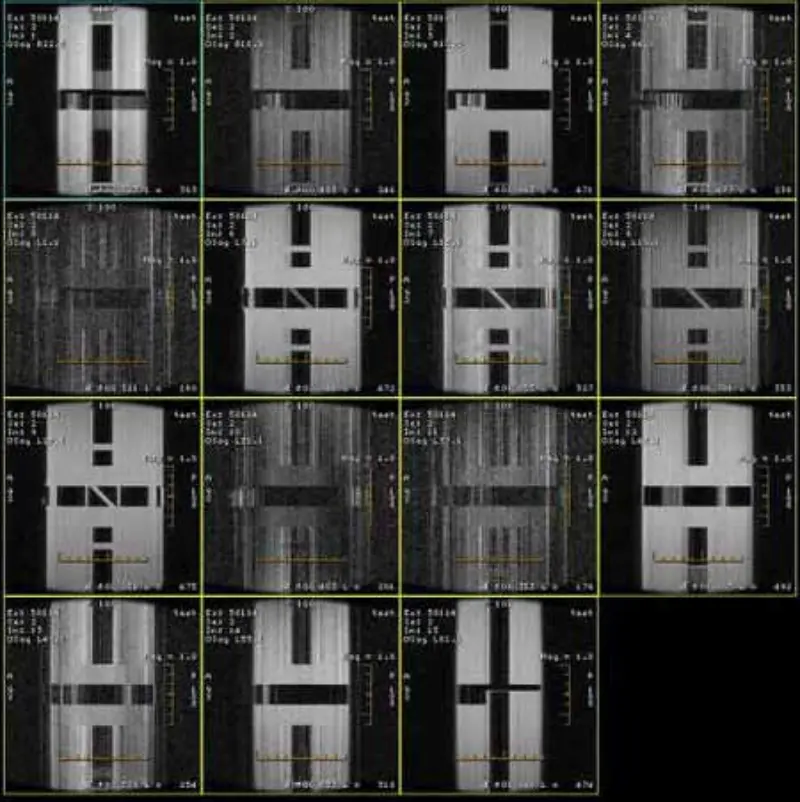

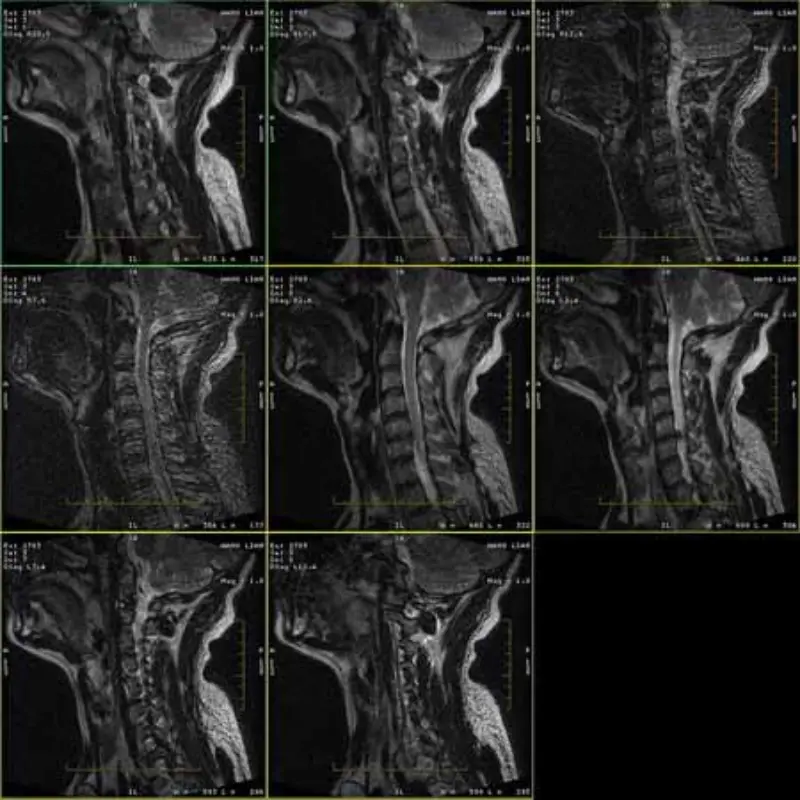

Slike protokolov FRFSE in GRE imajo duha in včasih se v eni seriji pojavijo slike z nizkim SNR. Toda slike protokola SE so normalne.

Poglejte priložite slike.

ZGODOVINA ODPRAVLJANJA TEŽAV/NAMIG

1. Ti artefakti se pojavljajo samo v podobi protokolov FRFSE in GRE, vendar protokola SE

slike se nikoli ne prikažejo. Izvedite hitro preverjanje SPT glave, SNR glave je obroben (približno 8,2).

2. Preverjena vrata RF, moč osvetlitve, moč TCU, napajanje PAC in magnetni zaslon, vse je v redu.

3. Zamenjal gradientne ojačevalnike, filtre na SRU in kable, artefakt se še vedno pojavlja v istih protokolih.   Stran 3 od 3

4. Preizkusite spodnje dele na drugem mestu, vse je v redu. gradient PSU, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS in Head coil

5. Preverite lastnost diode DD, kable DD in HV, vse normalno.

6. Onemogočite izhod RF signala UCERD, artefakt je izginil.

7. Zamenjajte sprejemni in sprejemni kabel ter premostite MA, problem je še vedno prisoten.

8. Razstavite ohišje tuljave, ga postavite izven magneta, povežite vse kable in znova skenirajte, artefakti še vedno obstajajo.

9. Preverimo napajanje in ozemljitev ter ugotovimo, da je ozemljitveni konektor na PP (Magnet Room) zelo ohlapen. Zategnemo in ponovno skeniramo, SNR glave se izboljša

(SNR glave: 8,9)

VZROK/REŠITEV

Končno ugotovimo, da je nekdo povezal 1 žico od 1 od 3 živih žic napajanja MR opreme

dobavo izven MR oddelka brez dovoljenja. Po odstranitvi žice in ponovnem skeniranju je sistem normalen in SNR glave je 9,3.

Tako bo kakovost napajanja vplivala na kakovost slike.
